ПРОВОД СИП

Провод СИП (Самонесущий изолированный провод) в Новокузнецке на пр.Курако, 53, "Запсибэлектромонтаж", маг."Светотехника".

СПРАВОЧНАЯ ИНФОРМАЦИЯ.

I. ОБЩИЕ СВЕДЕНИЯ ВЛИ

По сравнению с традиционными воздушными линиями электропередачи (ВЛ) линии с применением самонесущих изолированных проводов (ВЛИ) при относительно небольшом повышении затрат имеют ряд конструктивных особенностей - наличие изоляционного покрова на токоведущих проводниках, повышенная механическая прочность, прогрессивная сцепная и ответвительная арматура и др. Эти особенности обусловливают значительное повышение надежности электроснабжения потребителей и резкое снижение эксплуатационных затрат. Что в свою очередь, и определяет высокую экономическую эффективность использования изолированных проводов СИП в распределительных электрических сетях.

Все преимущества ВЛИ можно объединить в три группы.

Первая группа - преимущества, которые сказываются при проектировании и монтаже:

- простота конструктивного исполнения линии;

- простота исполнения нескольких ответвлений от одной опоры;

- простота исполнения многоцепных линий электропередачи, возможность исполнения четырех- и более цепных линий.

- простота совместной подвески линий уличного освещения;

- возможность совместной подвески на одной опоре с телефонной линией, а также на опорах ВЛ 6-10 кВ с проводами с другим уровнем напряжения;

- уменьшение безопасных расстояний от зданий и инженерных сооружений;

- возможность применения существующих опор или новых опор меньшей высоты (для неизолированных проводов уровень подвески должен быть не менее 6,0 м, а для изолированного 4,0 м), а также уменьшение безопасных расстояний до зданий и других инженерных сооружений;

- увеличение длины пролетов до 60 м (это преимущество не распространяется на систему СИП с изолированным нулевым несущим проводником);

- эстетичность конструктивного исполнения ВЛИ в условиях жилой застройки при отказе от опор и монтаже линии по фасадам зданий;

- эстетичность исполнения воздушных линий уличного освещения;

- отсутствие необходимости в вырубке просеки перед монтажом;

- возможность монтажа изолированного провода СИП по фасадам зданий;

- простота монтажных работ и, соответственно, уменьшение сроков строительства.

Вторая группа - преимущества эксплуатации и безопасность:

- высокая надежность в обеспечении электрической энергией в связи с низкой удельной поврежденностью;

- отсутствие многочисленных замен поврежденных изоляторов и дефектного провода;

- сокращение объемов и времени аварийно-восстановительных работ;

- резкое снижение (более 80 %) эксплуатационных затрат по сравнению с традиционными ВЛ. Это обусловливается высокой надежностью и бесперебойностью электроснабжения потребителей, а также отсутствием необходимости в расчистке просек в процессе эксплуатации линии;

- практическое исключение коротких междуфазных замыканий и замыканий на землю;

- уменьшение не менее чем на 30 % гололедно-ветровых нагрузок на опору;

- высокая механическая прочность проводов и, соответственно, меньшая вероятность их обрыва;

- пожаробезопасность, исключение коротких замыканий при схлестывании проводов или перекрытии их посторонними предметами;

- адаптация к изменению режима и развитию сети;

- уменьшение безопасных расстояний до зданий и инженерных сооружений;

- возможность выполнения работ на ВЛИ под напряжением без отключения потребителей (подключение абонентов, присоединение новых ответвлений);

- значительное уменьшение случаев электротравматизма при ремонте и эксплуатации линии;

- обеспечение безопасности обслуживания и выполнения различных работ вблизи ВЛИ.

Третья группа - преимущества, влияющие на качество электрической энергии, снижение технических и коммерческих потерь в воздушных распределительных сетях напряжением до 1 кВ;

- снижение падения напряжения на линии с использованием провода СИП вследствие малого реактивного сопротивления (0,1 Ом/км по сравнению с 0,35 Ом/км для голого провода);

- снижение коммерческих потерь электрической энергии. Существенно ограничен несанкционированный отбор электроэнергии, так как изолированные, скрученные между собой жилы исключают самовольное подключение к ВЛИ путем выполнения наброса на провода. Значительное снижение случаев вандализма и воровства. Температура плавления изоляции жил близка к температуре плавления алюминия. СИП не пригодны для вторичной переработки с целью получения цветного металла.

Наиболее эффективно применять провода СИП при новом строительстве и реконструкции ВЛ-0,4 кВ.

Наибольший эффект от применения защищенных проводов достигается на ВЛ, подверженных большим ветровым и гололедным нагрузкам; где часты схлестывания и пережоги проводов; при осуществлении совместной подвески с проводами ВЛ (ВЛИ) до 1 кВ; при выполнении глубокого ввода напряжения 10 кВ в населенной местности; при сокращении ширины просек в лесных массивах, как это трактуют глава 2.5 ПУЭ и другие НТД.

Преимущественное применение изолированной несущей жилы в СИП (кстати, более дорогой) рекомендуется только в районах с высокой агрессивностью внешней среды, а также при прохождении ВЛИ по территориям спортивных сооружений, школ, детских учреждений и т.п.

II. Краткая характеристика ВЛИ

А. Воздушные линии электропередачи напряжением до 1 кВ

Конструктивно воздушные линии электропередачи напряжением до 1 кВ с самонесущими изолированными проводами (ВЛИ) представляют собой воздушные линии электропередачи, выполненные на опорах с применением железобетонных, деревянных или металлических стоек, а также возможно к стенам зданий. К опорам или стенам посредством специальной арматуры подвешены самонесущие изолированные провода (СИП). Крепление провода СИП к опорам осуществляется в основном с помощью металлоконструкций (крюков, бандажных лент и др.), поддерживающих и натяжных зажимов. Соединения и ответвления проводов осуществляется с помощью соединительных и ответвительных зажимов.

Конструкция провода СИП состоит из нулевого и фазных проводников, покрытых изоляционной оболочкой и скрученных в один жгут. Изоляционная оболочка может быть выполнена из светостабилизационного термопластичного или сшитого полиэтилена (XLPE-кабеля). Дополнительно к фазным проводникам в жгут могут быть включены 1-2 изолированные проводника для уличного освещения или контрольные кабели. В настоящее время распространены три основные системы провода СИП напряжением до 1 кВ.

Первая система самонесущих изолированных проводов СИП напряжением до 1 кВ представляет собой изолированные фазные проводники, скрученные вокруг неизолированного нулевого проводника (жилы), который является несущим элементом конструкции. Подвеска жгута осуществляется за нулевой проводник. Нулевой проводник изготавливается из термоупроченного алюминиевого сплава, фазные проводники - из алюминия. Сечение нулевого несущего проводника, как правило, на одну ступень больше сечения фазных проводников.

Провод СИП

1. Нулевая несущая жила из алюминия, скрученная из алюминиевого сплава неизолированная

2. Фазная токопроводящая жила из алюминиевого сплава

3. Изоляция - из светостабилизированного сшитого полиэтилена

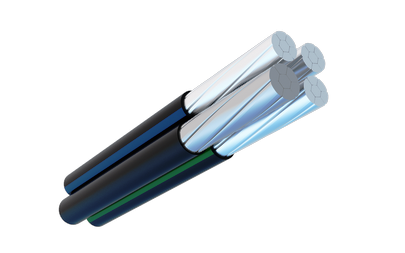

Вторая система самонесущих изолированных проводов СИП напряжением до 1 кВ с изолированным нулевым несущим проводником (жилы) отличается от первой наличием изоляционного покрова на нулевом несущем проводнике.

1. Нулевая несущая жила из алюминия, скрученная из алюминиевого сплава изолированная

2. Фазная токопроводящая жила из алюминиевого сплава

3. Изоляция: - из светостабилизированного сшитого полиэтилена

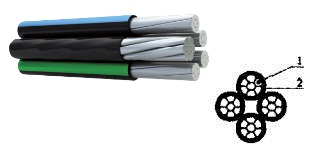

Третья система самонесущих изолированных проводов (СИП) напряжением до 1 кВ без несущего элемента (жилы) состоит из проводников одинакового сечения, покрытых изоляционной оболочкой и скрученных между собой. Все проводники, в том числе и нулевой изготавливается из алюминия. Подвеска жгута на промежуточных опорах и закрепление на анкерных осуществляется за все проводники одновременно.

ПРОВОД СИП

1. Фазная токопроводящая жила из алюминиевого сплава

2. Изоляция - из светостабилизированного сшитого полиэтилена

Б. Воздушные линии электропередачи напряжением 6-20 кВ

Система защищенных проводов напряжением 6-20 кВ представляет собой воздушные линии электропередачи, выполненные на опорах с применением железобетонных или металлических стоек, реже - деревянных. На опорах посредством специальной арматуры подвешены защищенные провода. Крепление проводов СИП к опорам осуществляется в основном с помощью траверс (оголовков) и изоляторов. Соединение и ответвления проводов СИП осуществляется с помощью соединительных и ответвительных зажимов. Помимо линейной арматуры неотъемлемой частью конструкций опор являются устройства грозозащиты ВЛЗ.

Защищенные провода изготавливаются из термоупрочненного алюминиевого сплава. Провод СИП покрыт изолирующей оболочкой из атмосферостойкого светостабилизированного полиэтилена и имеет круглую форму сечения. В конструкции провода СИП может присутствовать водонабухающий слой, расположенный под изолирующей оболочкой. Водонабухающий слой, предназначен для защиты провода от проникновения атмосферной влаги.

ПРОВОД СИП

1. Фазная токопроводящая жила из алюминиевого сплава

2. Изоляция - из светостабилизированного сшитого полиэтилена
