Правильный расчет сечений проводов СИП в сельской местности

Правильный расчет сечений проводов СИП в сельской местности

.ПРОВОД СИП-2-(3х240)+1х95,0                              Электросеть садового некоммерческого товарищества (далее СНТ). Какое сечение провода выбрать, чтобы в конце линии электропередачи получить минимально допустимое напряжение на электроприборах потребителя в любом из домохозяйств окраины поселка ?

  • Допустим нужно смонтировать линию электропередачи до одного или нескольких домов на значительном расстоянии (L – метров) от трансформаторной подстанции.

1.      L – 200 метров

2.      L – 300 метров

3.      L - 400 метров.

  • Расчет сечения провода СИП делаем на калькуляторе сечений кабеля (провода) для суммарной потребляемой мощности потребителями домохозяйств:                                    Р – 15 кВт., 30 кВт. и 45 кВт..

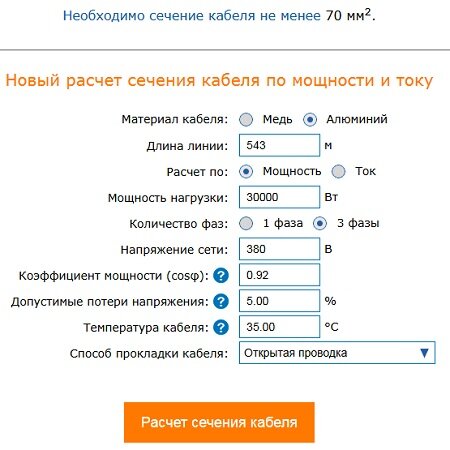

  • Подставляем заданные значения в калькулятор. Материал токопроводящей жилы берем алюминий , количество фаз 1 (U – 230 В.).
  • Правильный расчет сечений проводов СИП в сельской местности
  • Получаем при потребляемой мощности Р – 15 кВт. Сечение алюминиевой  жилы провода СИП должно быть:

1.      L – 200  метров          S – 95 мм²

2.      L – 300  метров         S – 120 мм²

3.      L – 400  метров         S – 185 мм²

  • При потребляемой в конце линии электропередачи мощности Р = 30 кВт. , сечение  токопроводящей жилы самонесущего изолированного провода (СИП) будет соответственно больше и равно:

1.      L –  200 метров           S – 185  мм²

2.      L -  300 метров           S -  240  мм²

3.      L -  400 метров           S -  320 мм² (не существует)

  • Для мощности Р = 45 кВт. получим еще более невероятный результат:

1.      L – 200 метров           S -  240  мм²

2.      L – 300 метров           S -  350  мм²  (не существует)

3.      L – 400 метров           S -  468  мм²  (не существует)

  • Технически и материально многие позиции выполнить не возможно, поэтому расчет имеет ознакомительный характер и убеждает нас, что использовать однофазную схему электросети     распределения (при U = 230 В.)  в поселке экономически не рекомендуется.
  • При использовании трех - фазной схемы распределительной электросети (при U = 380 В.) мы снимаем многие проблемы особо удаленных от трансформаторной подстанции потребителей электроэнергии. Особенно это ярко выражено при мощности потребления Р = 30 кВт. и Р = 45 кВт., что подтверждает нам предыдущий расчет.
  • Сделаем расчет для трех фаз.
  • Подставляем заданные значения в калькулятор. Материал токопроводящей жилы берем алюминий , количество фаз 3 (U – 380 В.).
  • Получаем при потребляемой мощности Р – 15 кВт. Сечение алюминиевой токопроводящей жилы провода СИП должно быть:

1.      L – 200  метров          S – 16 мм²

2.      L – 300  метров          S – 25 мм²

3.      L – 400  метров          S – 35 мм²

  • При потребляемой мощности Р – 30 кВт. :

4.      L – 200  метров          S – 35 мм²

5.      L – 300  метров          S – 50 мм²

6.      L – 400  метров          S – 70 мм²

  • При потребляемой мощности Р – 45 кВт.:

7.      L – 200  метров          S – 50 мм²

8.      L – 300  метров          S – 70 мм²

9.      L – 400  метров          S – 95 мм²

  • Из проделанных расчетов хорошо видно, что если трансформаторная подстанция расположенная в середине сельского поселения, коттеджного поселка, деревни или садового общества (СНТ), то радиальная трехфазная схема электроснабжения поселения  самый оптимальный вариант. Эта схема наиболее экономически выгодная и минимизирует затраты на строительство распределительной электросети и исключит потери электрической энергии в проводах  поселка.
  • Господа! Хватит греть проводами небо.
